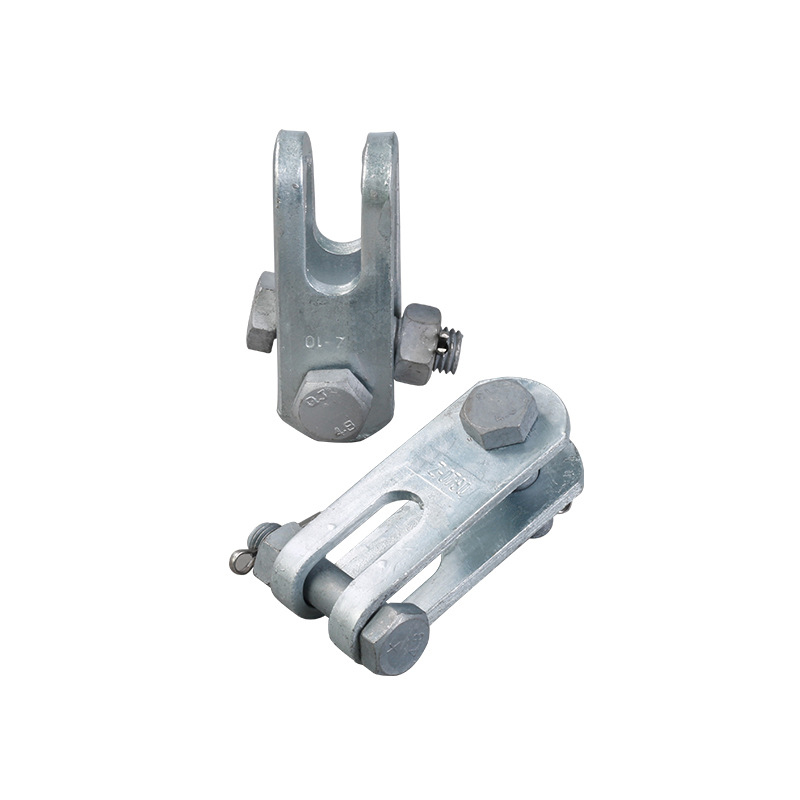

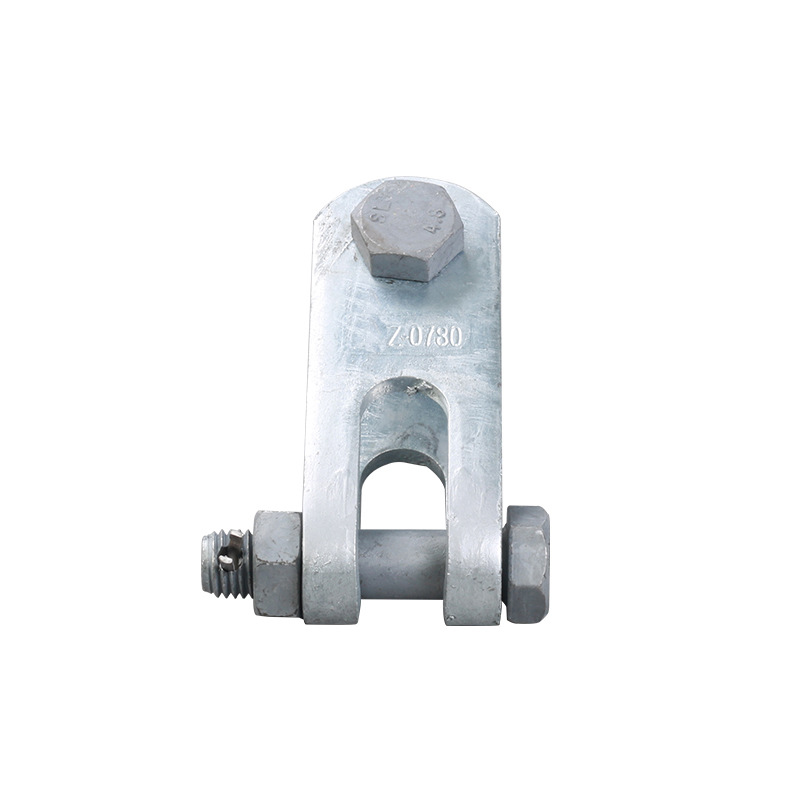

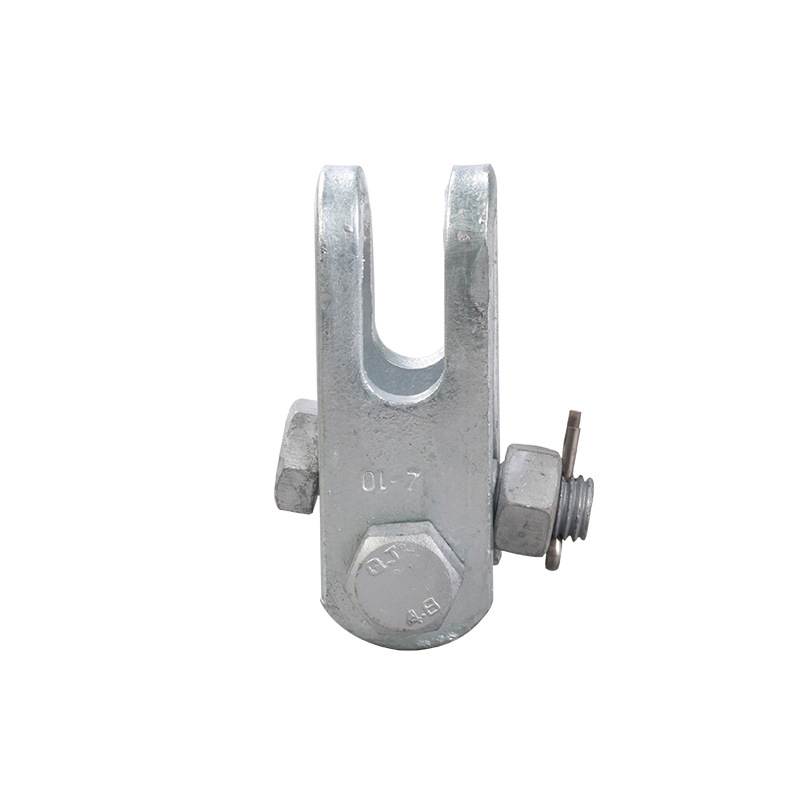

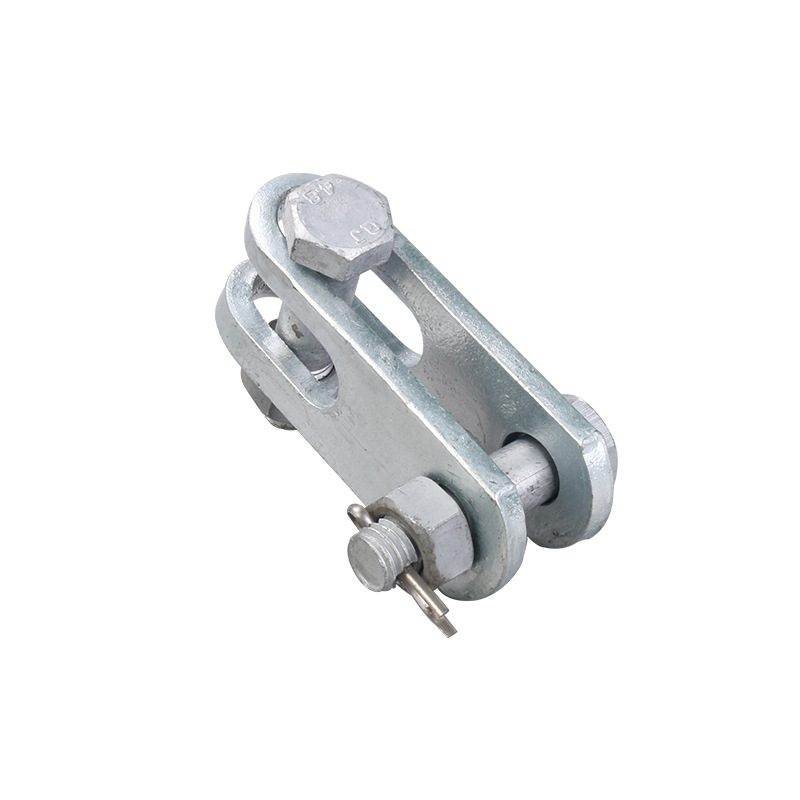

直角掛板
Z-7 10 價格
Z-10 14 價格2
Z-12 16價格3
直角掛板的產品參數：
產品材質：鋼材（扁鋼）
制造方式：鍛造
表面處理方式：熱鍍鋅
鋅層厚度：85微米
直角掛板的型號分類：Z型
國網物料描述：聯結金具-直角掛板
Z型直角掛板圖紙：
Z型直角掛板主要參數數據：
| 通用設計型號 | 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 參考重量(kg) | |||
| C1 | C2 | M | H | ||||
| Z-7 | 20 | 20 | 16 | 80 | 70 | 0.56 | |
| Z-10 | 20 | 20 | 18 | 80 | 100 | 0.87 | |
| Z-12 | 24 | 24 | 22 | 100 | 120 | 1.16 | |
| Z-16 | 26 | 26 | 24 | 100 | 160 | 2.38 | |
| Z-21 | 30 | 30 | 27 | 120 | 210 | 3.85 | |
| Z-25 | 33 | 33 | 30 | 120 | 250 | 5.00 | |
| Z-0780 | 20 | 20 | 16 | 80 | 70 | 0.70 | |
| Z-1080 | 20 | 20 | 18 | 80 | 100 | 0.90 | |
| Z-12100 | 20 | 24 | 22 | 100 | 120 | 1.30 | |
| Z-16100 | 22 | 26 | 24 | 100 | 160 | 2.90 | |
| Z-21100 | 24 | 26 | 24 | 100 | 210 | 3.40 | |
| Z-25110 | 28 | 30 | 27 | 110 | 250 | 3.80 | |

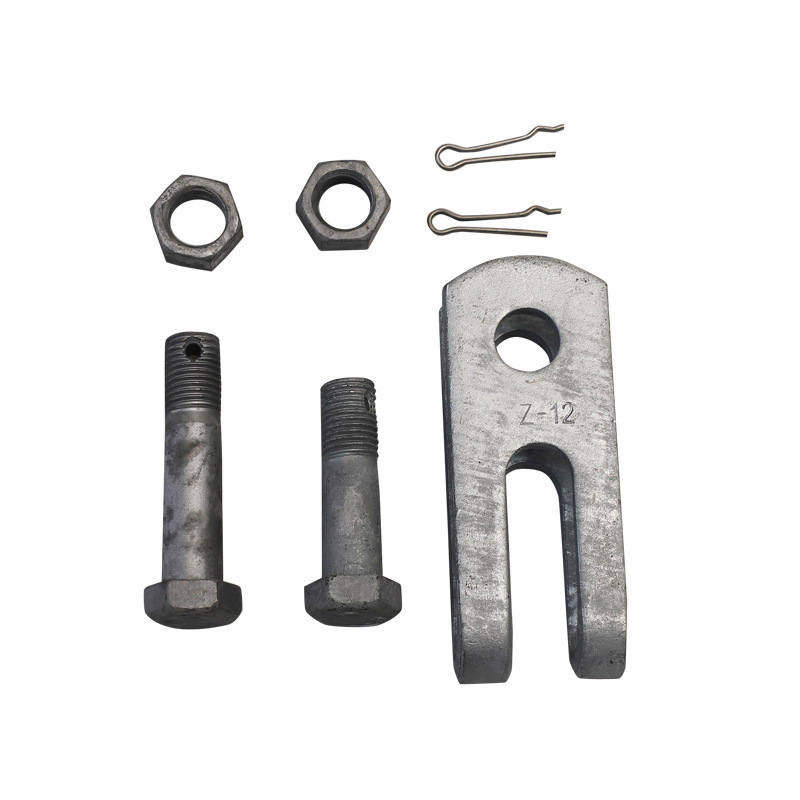

Z型直角掛板裝配部件：
Z型直角掛板的安裝圖：

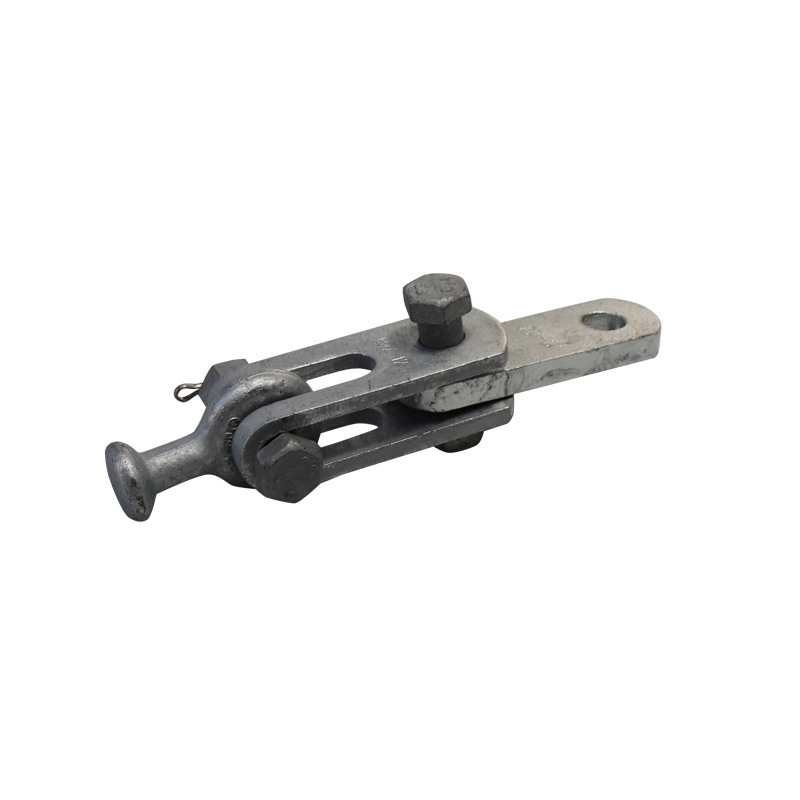

其中包括QP球頭掛環、PD掛板、Z直角掛板。
