邯鄲兆萬豐

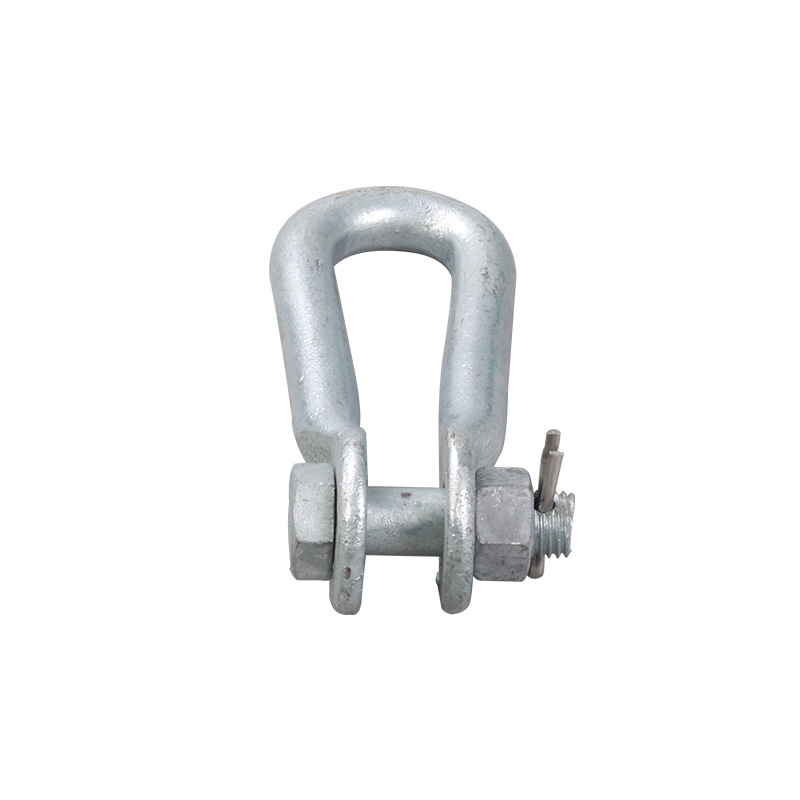

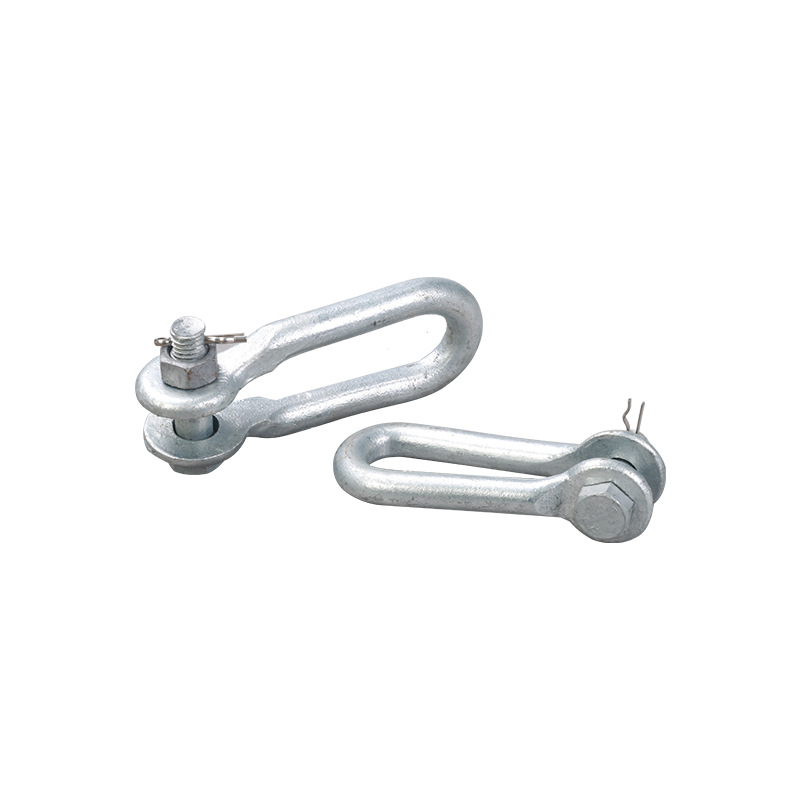

U型掛環
U-7 10 價格
U-10 14 價格2
U-12 16價格3
U型掛環的產品參數：
產品材質：鋼材
制造方式：鍛造
表面處理方式：熱鍍鋅
鋅層厚度：85微米
U型掛環的型號分類：U型、UL型、UK型
國網物料描述：聯結金具-U型掛環
一、U型掛環的作用：
U型掛環屬于10KV線路的通用電力金具。
U型掛環是線路上的通用金具，其制作是以熱鍍鋅的圓鋼鍛制而成，用途較廣，可以單獨使用，也可以兩個串裝使用。常作為架空電力線路和變電所聯結絕緣子串或鋼絞線與桿塔固定時用，連接時采用銷釘、眼孔和螺栓連接。
U型掛環外形與卸扣很相似，但二者作用不同，卸扣是一種起吊用的鎖具，表面處理多是電鍍鋅，而U型掛環則是用于供電線路上的熱鍍鋅電力金具。這一點，在購買時要注意的。

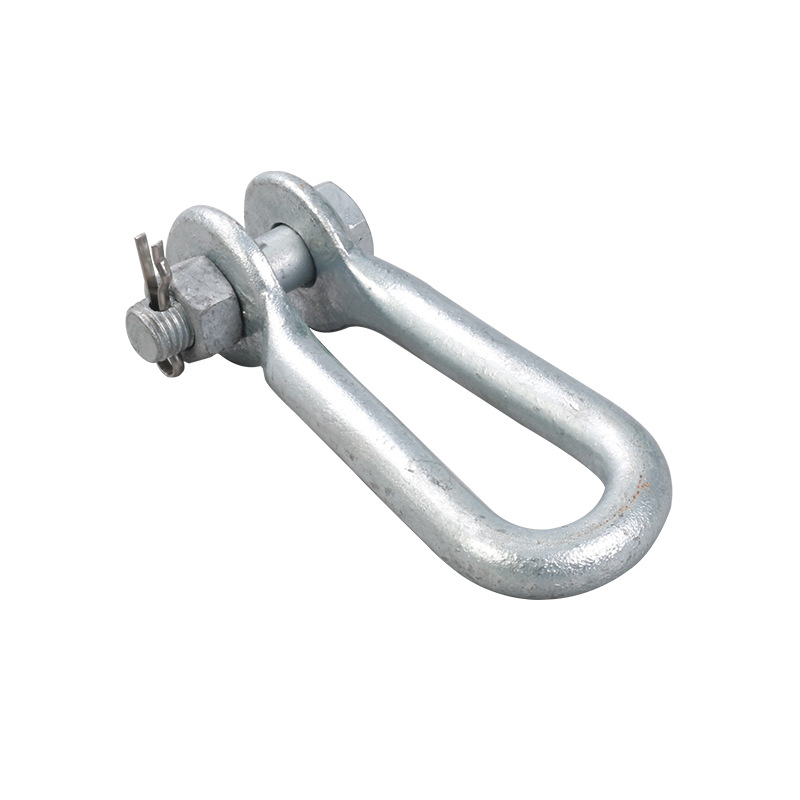

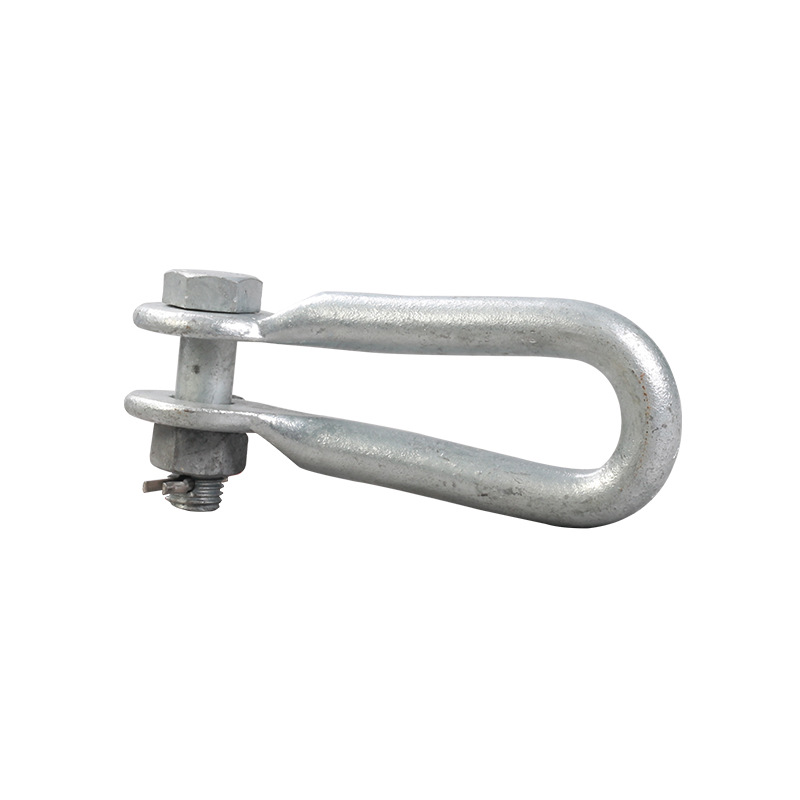

U形掛環根據型式尺寸不同可分為U型、UL型，具體樣式型號參數如下圖所示：
| 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 質量 | 物料編碼 | ? ? ? 國網物料描述 | 材質 | ||||
| C | M | d | H | R | ||||||
| U-0770 | 20 | 16 | 16 | 70 | 10 | 70 | 0.5 | 500020383 | 聯結金具-U 型掛環，U-7 | 鋼 |
| U-1085 | 20 | 18 | 16 | 85 | 10 | 100 | 0.6 | 500020382 | 聯結金具-U 型掛環，U-10 | 鋼 |
| U-1290 | 22 | 22 | 18 | 90 | 11 | 120 | 1.0 | 500028042 | 聯結金具-U 型掛環，U-12 | 鋼 |
| U-1695 | 24 | 24 | 20 | 95 | 12 | 160 | 1.5 | 500026594 | 聯結金具-U 型掛環，U-16 | 鋼 |
| U-21100T | 30 | 27 | 24 | 100 | 15 | 210 | 2.3 | 500026595 | 聯結金具-U 型掛環，U-21 | 鋼 |
| U-25110T | 34 | 30 | 26 | 110 | 17 | 250 | 2.8 | 500028043 | 聯結金具-U 型掛環，U-25 | 鋼 |
| U-30130T | 38 | 36 | 30 | 130 | 19 | 300 | 3.7 | 500028044 | 聯結金具-U 型掛環，U-30 | 鋼 |
二、U型掛環的組成：

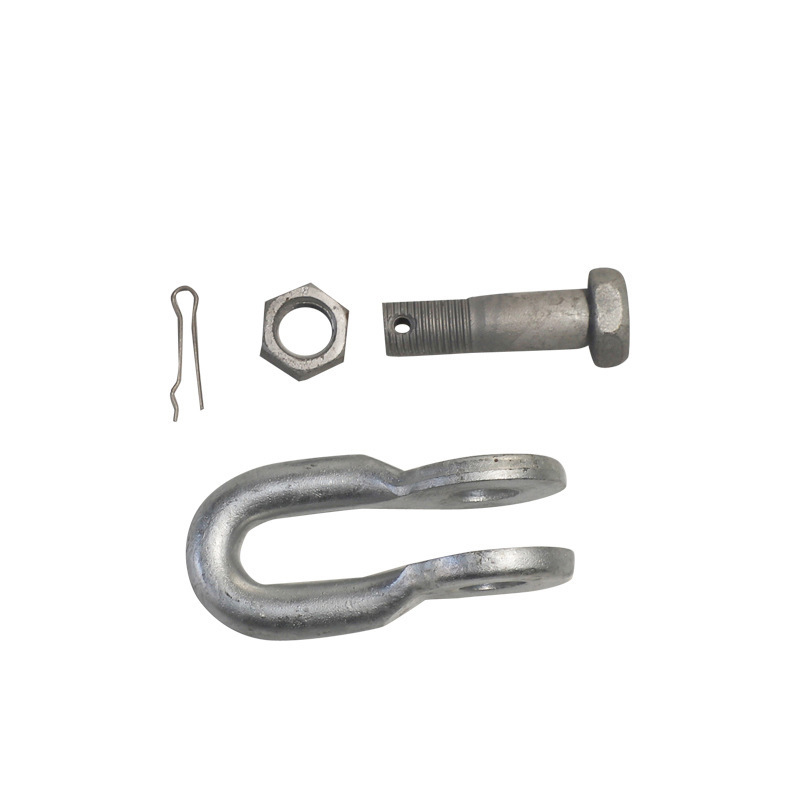

如上圖所示，U型掛環是由熱鍍鋅螺栓、熱鍍鋅螺母、不銹鋼閉口銷和U型掛環主體組成。
