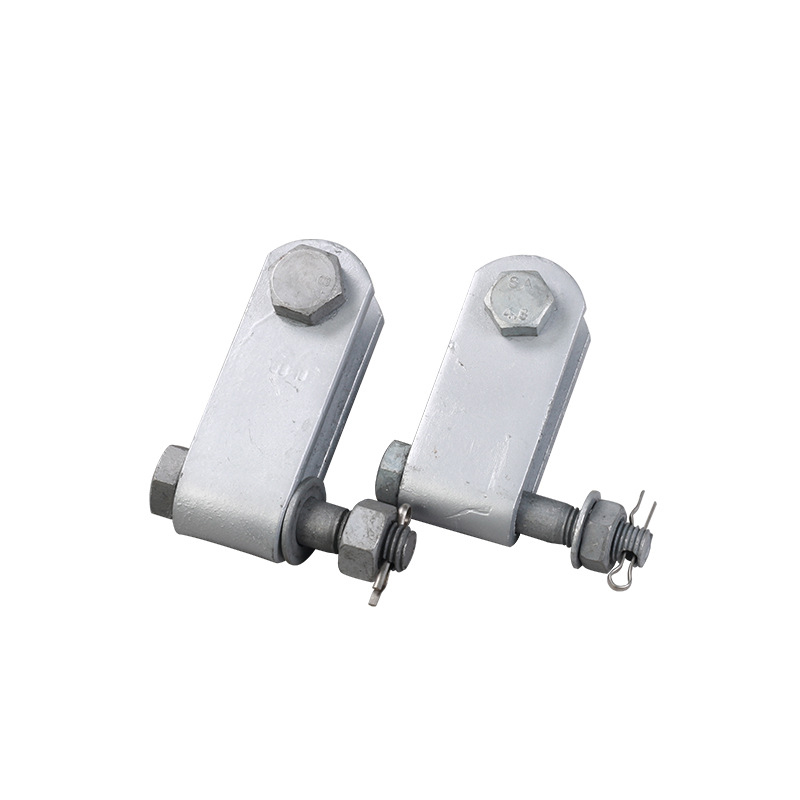

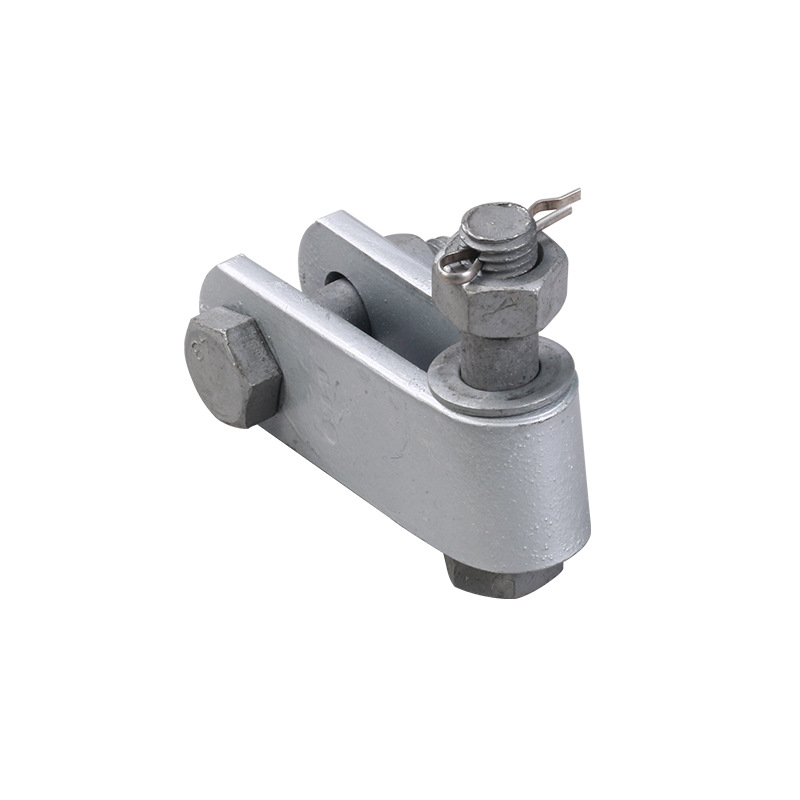

UB掛板
UB-0770 價格
UB-1080 價格2
UB-7 價格3
UB掛板的產品參數：
產品材質：鋼材（扁鋼）
制造方式：鍛造
表面處理方式：熱鍍鋅
鋅層厚度：85微米
直角掛板的型號分類：UB型
國網物料描述：聯結金具-UB掛板
一、UB掛板的作用：
UB掛板屬于電力掛板的一種，又稱之為U型掛板，屬于電力金具連接金具。U型掛板和直角掛板的功能大致相同，但直角掛板與U型掛板的區別在于直角掛板可以按要求將被連接金具或元件的方向改變90°。
UB型掛板是全世界使用得廣泛的聯塔金具，其中一些結構改進后的產品有了新的名稱，如耳軸掛板等。其中同特點：掛板上端采用一根長桿螺栓與橫擔連接，螺栓承受雙剪切面的受力狀態，掛板下端通常是遭型連接方式，包括單板型和雙板型。上端形成剪后方的轉動軸，下方形成左右方的轉動軸，兩軸形成90度轉角。UB型掛板強度高，質量可靠。
二、UB掛板的規格尺寸圖紙：
三、 UB型掛板的規格尺寸數據表：
| 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 重量 (kg) | |||
|---|---|---|---|---|---|---|
| A | C | M | H | |||
| UB-7 | 45 | 18 | 16 | 70 | 70 | 0.8 |
| UB-10 | 45 | 20 | 18 | 80 | 100 | 1.1 |
| UB-12 | 60 | 24 | 22 | 100 | 120 | 2.1 |
| UB-16 | 60 | 26 | 24 | 100 | 160 | 2.9 |
| UB-21 | 70 | 30 | 27(24) | 120 | 210 | 3.8 |
| UB-25 | 80 | 34 | 30(27) | 150 | 250 | |
| UB-32 | 80 | 38 | 36(30) | 150 | 320 | |
| UB-42 | 90 | 44 | 42(36) | 150 | 420 | |
閉口銷為不銹鋼制件，其余為熱鍍鋅鋼制件。
